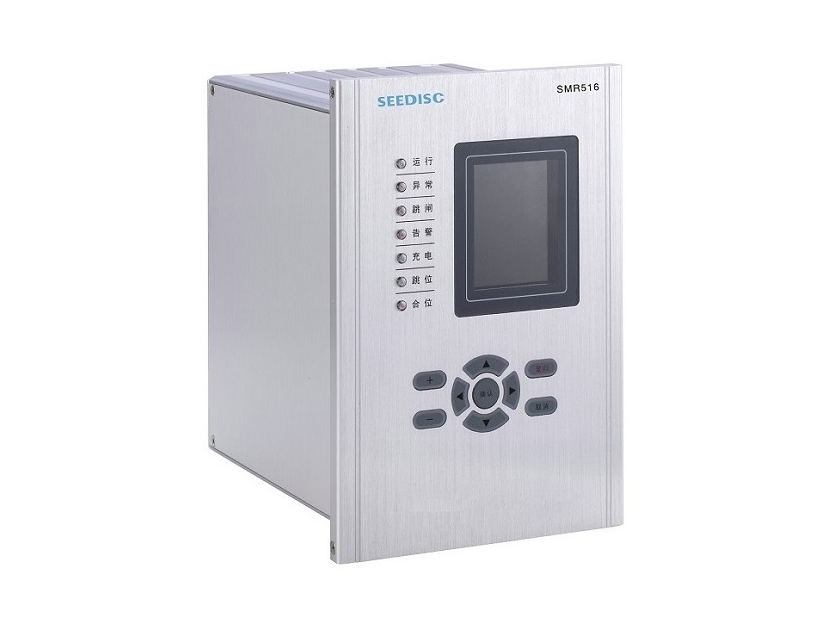

SMR516系列可编程微机保护测控装置
Ø 产品概述
SMR516系列可编程微机保护测控装置集保护、控制、监视、测量和记录于一体，采用大容量、资源冗余设计，插件拔插式结构，适用于各种电压等级电力系统的保护、控制、测量和监视，可配置为各种配电馈线、变压器、电容器、电动机等保护。用户可根据现场的需求，使用不同的型号。它们可用于不同的主接线方式，如单母线、双母线及多母线接线。保护功能也支持不同类型的电网，如中性点不接地系统、经消弧线圈接地系统和小电阻接地系统。
SMR516系列微机保护适用于110KV及以下电压等级电网系统对电力能源安全运行、可靠性的保障要求。广泛应用于电厂、变电站、工矿企业、医院、学校、商业广场以及大型楼宇等高中压配电系统。
Ø 产品特性
l 高可靠性设计，采用工业级元器件，所有与外界的连接均做到了充分的电气隔离，并内置抗雷击保护电路和电源滤波器；
l 强大的逻辑组态功能，支持逻辑元件的任意组合，可实现同一台装置配置成不同保护功能的装置；
l 友好的人机界面，采用大屏幕液晶显示，直观的人机对话，实时显示运行监测数据；
l 全面的事故追忆和诊断，支持完善的录波功能，可记录动作发生时开关量及模拟量的波形信号，方便对故障原因进行分析和判断；
l 高精度测量和计量，可测量IA、IB、IC、I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、f、PF，测量精度电流、电压最高可达0.2级，频率±0.002Hz；
l 支持多种通信方式，最多可扩展3路以太网及4路RS485通讯，及ModBus-RTU、IEC60870-5-103等通讯协议；
l 低功耗设计，采用了主板低功耗及液晶保护技术，整机静态功耗长期维持在4W左右，装置使用寿命大为提高。
Ø 功能规格
|
项目 |
保护选项 |
规格型号及功能 |
|||||||||||
|
SMR516F |
SMR516T |
SMR516M |
SMR516C |
SMR516P |
SMR516B |
SMR516D |
SMR516DM |
||||||
|
线路 |
变压器 |
电动机 |
电容器 |
PT并列 |
备自投 |
变压器差动保护 |
电动机差动及后备 |
||||||
|
过流 |
差动过流保护 |
|
|
|
|
|
|
█ |
█ |
||||
|
差动速断保护 |
|
|
|
|
|
|
█ |
█ |
|||||
|
过流 |
三段式过流保护 |
█ |
█ |
█ |
█ |
|
█ |
|
█（定时） |
||||
|
低电压闭锁、方向闭锁 |
█ |
█ |
█ |
|
|
|
|
|
|||||
|
过流后加速保护 |
█ |
█ |
|
|
|
█ |
|
|
|||||
|
反时限过流保护 |
█ |
█ |
█ |
█ |
|
|
|
|
|||||
|
过负荷 |
过负荷告警 |
█ |
█ |
█ |
|
|
█ |
|
|
||||
|
零序过流 |
零序三段式过流保护 |
█ |
█ |
█ |
█ |
|
█ |
|
█ |
||||
|
零序反时限过流保护 |
█ |
█ |
|
█ |
|
|
|
█ |
|||||
|
负序过流 |
两段式负序过流保护 |
|
|
█ |
|
|
|
|
█ |
||||
|
负序反时限过流保护 |
|
|
█ |
|
|
|
|
█ |
|||||
|
电压 |
过电压 |
█ |
█ |
█ |
█ |
█ |
|
|
|
||||
|
低电压 |
█ |
█ |
█ |
█ |
█ |
|
|
█ |
|||||
|
零序过压 |
█ |
█ |
█ |
█ |
█ |
|
|
█ |
|||||
|
PT断线 |
█ |
█ |
█ |
█ |
█ |
█ |
|
█ |
|||||
|
非电量 |
告警或跳闸 |
|
█ |
█ |
█ |
|
█ |
█ |
█ |
||||
|
其他保护及控制功能 |
重合闸 |
█ |
|
|
|
|
|
|
|
||||
|
控制回路断线 |
█ |
█ |
█ |
█ |
█ |
█ |
|
|
|||||
|
低频、高频保护 |
█ |
|
|
|
█ |
|
|
|
|||||
|
过热、堵转、长启动、不平衡 |
|
|
█ |
|
|
|
|
█ |
|||||
|
母联、进线备投 |
|
|
|
|
|
█ |
|
|
|||||
|
遥测 |
U、I、P、Q、F、COSФ |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
||||
|
遥信 |
14路DI |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
||||
|
事件记录 |
SOE时间记录 |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
||||
|
录波功能 |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
|||||
|
通信 |
103、MODBUS通信协议 |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
||||
|
RS-485通信接口 |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
█ |
|||||
|
3以太网通信接口 |
选配 |
选配 |
选配 |
选配 |
|
|
标配2路 |
标配2路 |
|||||
|
IEC61850、 101/104协议 |
选配 |
选配 |
选配 |
选配 |
|
|
（选配） |
（选配） |
|||||
|
外形尺寸mm(W*H*D) |
147*222*164 |
175*192*201 |
|||||||||||
Ø 技术参数
|
项目 |
参数 |
|
|
电流输入 |
额定值 |
5A、1A |
|
测量精度 |
0.2级 |
|
|
保护精度 |
±3%(定值) |
|
|
功耗 |
当In=5A 时，每相不大于0.5VA 当In=5A 时，每相不大于0.5VA |
|
|
耐受 |
2倍额定电流，连续工作； 10倍额定电流，允许10s； 20倍额定电流，允许1s |
|
|
电压输入 |
额定值 |
100V |
|
测量精度 |
0.2级 |
|
|
保护精度 |
±3%(定值) |
|
|
功耗 |
当额定电压UN时，每相不大于0.3VA |
|
|
耐受 |
2倍额定电压，连续工作 |
|
|
频率 |
额定值 |
50Hz/60Hz |
|
测量精度 |
0.002Hz |
|
|
开关量输入 |
类型 |
有源接点，自带24V电源 |
|
遥信分辨率 |
＜2ms |
|
|
继电器输出 |
类型 |
无源触点 |
|
接点容量 |
交直流220V 5A(不断弧) 直流48V 8A(不断弧) |
|
|
电源 |
输入 |
DC220V、DC110V、DC48V、AC220 |
|
允许偏差 |
DC：-20%～+15% AC：-10%～+10% |
|
|
纹波系数 |
≤5% |
|
|
功耗 |
当正常工作时，不大于4W，当装置动作时，不大于8W |
|
|
环境条件 |
正常工作温度 |
-10℃～＋55℃ |
|
存储温度 |
-25℃～＋70℃ |
|
|
相对湿度 |
5％～95％ |
|
|
大气压 |
66kPa～110kPa |
|
|
电磁兼容性 |
静电放电抗扰度 |
4级 |
|
浪涌（冲击）抗扰度 |
4级 |
|
|
快速瞬变抗扰度 |
4级 |
|
|
工频磁场抗扰度 |
4级 |
|
