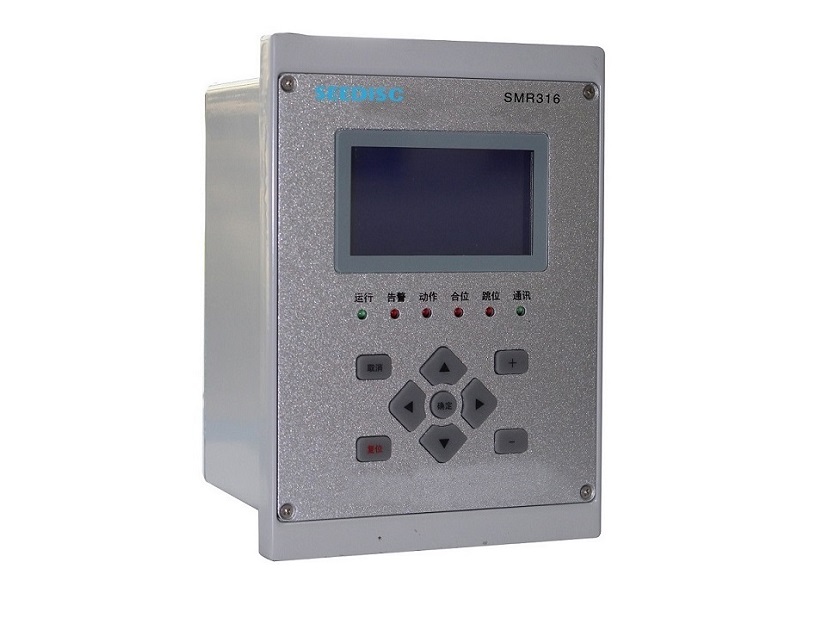

SMR316系列微机保护测控装置
Ø 产品概述
SMR316系列微机保护测控装置包括线路保护、电容器保护、电动机保护、PT保护等。它采用双CPU结构，能完成回路的保护、测量、控制、远程通讯等功能，具备维护方便、实用，可靠等特点。
SMR316系列微机保护适用于10KV及以下电压等级用电系统对电力安全、可靠性的要求，广泛应用于工矿企业、建筑、医院、商业广场等中低压配电系统，可集中组屏，也可分散安装在开关柜上。
Ø 产品特性
l 逻辑组态功能，支持逻辑元件的任意组合，可实现同一台装置配置成不同保护功能；
l 友好的人机界面，采用大屏幕液晶，直观实时显示运行监测数据；
l 高可靠性设计，采用工业级元器件，所有与外界的连接均做到了充分的电气隔离；
l 完善的事故追忆和诊断，支持录波功能，可记录动作发生时信号波形，方便对故障原因进行分析和判断；
l 全面的测量功能，可测量IA、IB、IC、I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、f、PF；
l 支持多种通信方式，最多可扩展3路以太网及4路RS485通讯，及ModBus-RTU、IEC60870-5-103等通讯协议；
l 采用抗震动、宽温、防尘密封以及“一对一”的设计原 则，既可分散安装在开关柜上，也可集中组屏配置。
Ø 功能规格
|
项目 |
保护选项 |
规格型号及功能 |
|||
|
SMR316F |
SMR316M |
SMR316C |
SMR316P |
||
|
线路 |
电动机 |
电容器 |
PT保护 |
||
|
分相过流 |
三段式过流保护 |
█ |
█ |
█ |
|
|
后加速过流保护 |
█ |
|
|
|
|
|
反时限过流保护 |
█ |
|
█ |
|
|
|
过负荷 |
过负荷告警 |
█ |
█ |
|
|
|
零序过流 |
三段式零序过流保护 |
█ |
█ |
█ |
|
|
后加速零序过流保护 |
█ |
|
|
|
|
|
零序反时限过流保护 |
█ |
|
█ |
|
|
|
负序过流 |
负序过流保护 |
|
█ |
|
|
|
负序反时限过流保护 |
|
█ |
|
|
|
|
电压 |
过电压 |
█ |
█ |
█ |
█ |
|
低电压 |
█ |
█ |
█ |
█ |
|
|
母线接地3U0告警 |
█ |
|
|
█ |
|
|
TV断线 |
█ |
█ |
█ |
█ |
|
|
非电量 |
告警或跳闸 |
█ |
█ |
█ |
|
|
其他保护 |
不平衡电流、电压保护 |
|
|
█ |
|
|
过热、长启动 |
|
█ |
|
|
|
|
遥测 |
三相电流 |
█ |
█ |
█ |
|
|
三相电压 |
█ |
█ |
█ |
█ |
|
|
P / Q / F / COSФ |
█ |
█ |
█ |
|
|
|
遥信 |
8路遥信信号 |
█ |
█ |
█ |
█ |
|
遥控 |
远方后台分、合控制 |
█ |
█ |
█ |
|
|
事件记录 |
多种保护事件带信息记录 |
█ |
█ |
█ |
█ |
|
多种告警事件带信息记录 |
█ |
█ |
█ |
█ |
|
|
自带录波功能 |
█ |
█ |
█ |
█ |
|
|
人机接口 |
大屏幕汉字信息显示 |
█ |
█ |
█ |
█ |
|
面板9键 键盘操作 |
█ |
█ |
█ |
█ |
|
|
面板 6信号指示灯 |
█ |
█ |
█ |
█ |
|
|
通信 |
103、MODBUS通信规约 |
█ |
█ |
█ |
█ |
|
RS-485通信模式 |
█ |
█ |
█ |
█ |
|
Ø 技术参数
|
项目 |
参数 |
|
|
电流输入 |
额定值 |
5A、1A |
|
保护精度 |
±3%(定值) |
|
|
功耗 |
当In=5A 时，每相不大于0.5VA 当In=5A 时，每相不大于0.5VA |
|
|
耐受 |
2倍额定电流，连续工作； 10倍额定电流，允许10s； 40倍额定电流，允许1s |
|
|
电压输入 |
额定值 |
100V、400V |
|
保护精度 |
±3%(定值) |
|
|
功耗 |
当额定电压UN时，每相不大于0.5VA |
|
|
耐受 |
2倍额定电压，连续工作 |
|
|
频率 |
额定值 |
50Hz |
|
开关量输入 |
类型 |
有源接点，自带24V电源 |
|
遥信分辨率 |
＜2ms |
|
|
继电器输出 |
类型 |
无源触点 |
|
接点容量 |
操作回路：交直流220V 5A(不断弧) 信号回路：交直流220V 5A(不断弧) |
|
|
电源 |
输入 |
DC220V、DC110V、AC220 |
|
允许偏差 |
DC：-20%～+15% AC：-10%～+10% |
|
|
纹波系数 |
≤5% |
|
|
功耗 |
当正常工作时，不大于5W，当装置动作时，不大于10W |
|
|
环境条件 |
正常工作温度 |
-25℃～＋55℃ |
|
存储温度 |
-40℃～＋70℃ |
|
|
相对湿度 |
5％～95％ |
|
|
大气压 |
66kPa～110kPa |
|
|
外形尺寸mm(W*H*D) |
130*177*87 |
|
|
电磁兼容性 |
静电放电抗扰度 |
4级 |
|
浪涌（冲击）抗扰度 |
3级 |
|
|
快速瞬变抗扰度 |
4级 |
|
|
工频磁场抗扰度 |
4级 |
|
|
射频传导抗扰度 |
3级 |
|
